13．1．2 路线纵断面图

        路线纵断面图的作用是表达路线中心纵向线形、地面起伏、地质和沿线构造物和概况。

        1．路线纵断面图的形成

        路线纵断面图是用假设的铅垂面(由平面和曲面组成)沿道路中心线进行剖切，然后将剖切平面展开成一平面，

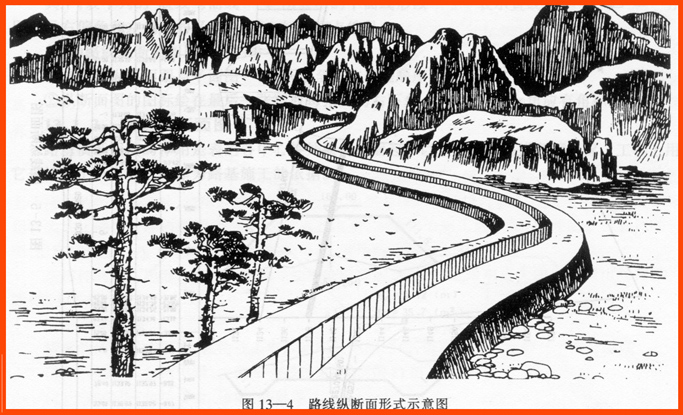

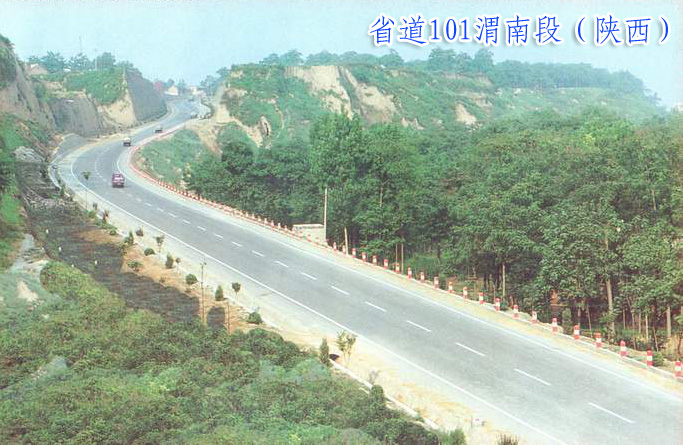

    画出其投影，再附上必要的内容，便形成了路线纵断面图，如下图所示,上面为一段公路实景,图13--4则为路线纵
    断面图形成示意图。
