钢筋的焊接

　　钢筋焊接分为压焊和熔焊两种形式。压焊包括闪光对焊、电阻点焊和气压焊；熔焊包括电弧焊和电渣压力焊。此外，钢筋与预埋件T形接头的焊接应采用埋弧压力焊，也可用电弧焊或穿孔塞焊，但焊接电流不宜大，以防烧伤钢筋。

1.闪光对焊

　　闪光对焊广泛用于钢筋连接及预应力钢筋与螺丝端杆的焊接。热轧钢筋的焊接宜优先用闪光对焊。

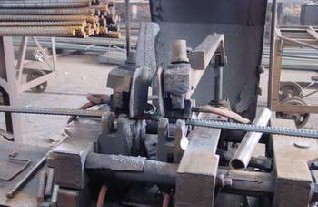

　　钢筋闪光对焊（是利用对焊机使两段钢筋接触，通过低电压的强电流，待钢筋被加热到一定温度变软后，进行轴向加压顶锻，形成对焊接头。

　　钢筋闪光对焊工艺常用的有连续闪光焊、预热闪光焊和闪光—预热—闪光焊。对Ⅳ级钢筋有时在焊接后还进行通电热处理。

2.电弧焊

电弧焊是利用弧焊机使焊条与焊件之间产生高温，电弧使焊条和电弧燃烧范围内的焊件熔化，待其凝固便形成焊缝或接头，电弧焊广泛用于钢筋接头、钢筋骨架焊接、装配式结构接头的焊接、钢筋与钢板的焊接及各种钢结构焊接。

　　钢筋电弧焊的接头形式有：搭接焊接头（单面焊缝或双面焊缝）、帮条焊接头（单面焊缝或双面焊缝）、剖口焊接头（平焊或立焊）和熔槽帮条焊接头（下图）。

钢筋电弧焊的接头形式

 a) 搭接焊； b) 帮条焊；  c) 立焊的剖口焊；  d) 平焊的剖口焊

　　焊接接头质量检查除外观外，亦需抽样作拉伸试验。如对焊接质量有怀疑或发现异常情况，还可进行非破损检验（X射线、γ射线、超声波探伤等）。

3.电渣压力焊

　　电渣压力焊在施工中多用于现浇混凝土结构构件内竖向或斜向（倾斜度在4:1的范围内）钢筋的焊接接长。电渣压力焊有自动和手工电渣压力焊两类。与电弧焊比较，它工效高、成本低，可进行竖向连接，故在工程中应用较普遍。

　　进行电渣压力焊宜用合适焊接变压器。夹具（图3-9）需灵巧，上下钳口同心，保证上下钢筋的轴线最大偏移不得大于0.1d，同时也不得大于2mm。

点焊机工作原理

1—  电极；2—电极臂；3—变压器的次级线圈；4—变压器的初级线圈；5—断路器；6—变压器的调节开关；7—踏板；8—压紧机构

　　焊接时，先将钢筋端部约120mm范围内的铁锈除尽，将夹具夹牢在下部钢筋上，并将上部钢筋扶直夹牢于活动电极中。自动电渣压力焊时还在上下钢筋间放置引弧用的钢丝圈等。再装上药盒，装满焊药，接通电路，用手柄使电弧引燃（引弧）。然后稳定一定时间，使之形成渣池并使钢筋熔化（稳弧），随着钢筋的熔化，用手柄使上部钢筋缓缓下送。当稳弧达到规定时间后，在断电同时用手柄进行加压顶锻（顶锻），以排除夹渣和气泡，形成接头。待冷却一定时间后，即拆除药盒、回收焊药、拆除夹具和清除焊渣。引弧、稳弧、顶锻三个过程连续进行。

4.电阻点焊

　　电阻点焊主要用于小直径钢筋的交叉连接，如用来焊接近年来推广应用的钢筋网片、钢筋骨架等。它的生产效率高、节约材料，应用广泛。

　　电阻点焊的工作原理是，当钢筋交叉点焊时，接触点只有一点，且接触电阻较大，在接触的瞬间，电流产生的全部热量都集中在一点上，因而使金属受热而熔化，同时在电极加压下使焊点金属得到焊合，原理下图所示。

点焊机工作原理

1—  电极；2—电极臂；3—变压器的次级线圈；4—变压器的初级线圈；5—断路器；6—变压器的调节开关；7—踏板；8—压紧机构

　　电阻点焊不同直径钢筋时，如较小钢筋的直径小于10mm，大小钢筋直径之比不宜大于3；如较小钢筋的直径为12mm或14mm时，大小钢筋直径之比则不宜大于2。应根据较小直径的钢筋选择焊接工艺参数。

　　焊点应进行外观检查和强度试验。热轧钢筋的焊点应进行抗剪试验。冷加工钢筋的焊点除进行抗剪试验外，还应进行拉伸试验。

5．气压焊

　　气压焊接钢筋是利用乙炔-氧混合气体燃烧的高温火焰对已有初始压力的两根钢筋端面接合处加热，使钢筋端部产生塑性变形，并促使钢筋端面的金属原子互相扩散，当钢筋加热到约1250~1350℃（相当于钢材熔点的0.80~0.90倍）时进行加压顶锻，使钢筋焊接在一起。

　　钢筋气压焊接属于热压焊。在焊接加热过程中，加热温度只为钢材熔点的0.8~0.9倍，且加热时间较短，所以不会出现钢筋材质劣化倾向。另外，它设备轻巧、使用灵活、效率高、节省电能、焊接成本低，可进行全方位（竖向、水平和斜向）焊接。所以在我国逐步得到推广。

　　气压焊接设备（下图）主要包括加热系统与加压系统两部分。

　　加热系统中加热能源是氧和乙炔。用流量计来控制氧和乙炔的输入量，焊接不同直径的钢筋要求不同的流量。加热器用来将氧和乙炔混合后，从喷火嘴喷出火焰加热钢筋，要求火焰能均匀加热钢筋，有足够的温度和功率并安全可靠。

　　加压系统中的压力源为电动油泵，使加压顶锻的压力平稳。压接器是气压焊的主要设备之一，要求它能准确、方便地将两根钢筋固定在同一轴线上，并将油泵产生的压力均匀地传递给钢筋达到焊接目的。

　　气压焊接的钢筋要用砂轮切割机断料，要求端面与钢筋轴线垂直。焊接前应打磨钢筋端面，清除氧化层和污物，使之现出金属光泽，并即喷涂一薄层焊接活化剂保护端面不再氧化。

气压焊接设备示意图

1—  乙炔；2—氧气；3—流量计；4—固定卡具；5—活动卡具；6—压接器；7—加热器与焊炬；8—被焊接的钢筋；9—加压油泵
