6.4 其它基本回路

制动回路：能够使执行元件由运动状态迅速停止运动的回路。

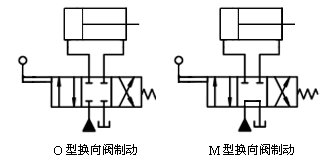

1.采用换向阀制动：当阀中位机能是O型、M型，置阀中位时，可实现制动。

优点：简单方便。

缺点：若负载惯性很大，阀置中位时，仍有冲力使泵排油腔压力增大，泵进油腔产生负压，另外伴有噪音振动等。

2.采用溢流阀制动

图中调速阀作用：调速。换向阀：左位——马达转动；中位——油泵卸荷；右位——油泵仍卸荷，油马达有背压（溢流阀作用）而被制动。

3.采用顺序阀制动

换向阀：左位：油马达正常工作，用马达进油口油压使顺序阀打开，提供排油回路；右位：泵卸荷，马达制动（因马达进油口无压，顺序阀关闭，马达回油受阻而迅速制动）。

锁紧回路是保证执行机构在停止运动后，不再因外力作用而产生位移或窜动。下面举出两种锁紧回路。

1、用O型、M型机能的换向阀锁紧，但用这种方式换向阀会泄漏，故锁紧时间不长。 2、用双液控单向阀（液压锁）的锁紧回路

当换向阀在左、右位时，进油路油压升高，打开回油路上的单向阀，使活塞能运动。但换向阀位于中位时，因控制油路失压而关闭单向阀，活塞被锁紧。这种锁紧方法，锁紧程度高，时间长，原因是单向阀密封性能好。
