锤击沉桩
1.设备
（1）桩锤
桩锤是对桩施加冲击，将桩打入土中的主要机具。桩锤主要有落锤、蒸汽锤、柴油锤和液压锤，目前应用最多的是柴油锤。
①落锤 落锤构造简单，使用方便，能随意调整落锤高度。轻型落锤一般均用卷扬机拉升施打。落锤生产效率低、桩身易损失。落锤重量一般为0.5~1.5t，重型锤可达数吨。
②柴油锤 柴油锤利用燃油爆炸的能量，推动活塞往复运动产生冲击进行锤击打桩。柴油锤结构简单、使用方便，不需从外部供应能源。但在过软的土中由于贯入度过大，燃油不易爆发，往往桩锤反跳不起来，会使工作循环中断。另一个缺点是会造成噪音和空气污染等公害，故在城市中施工受到一定限制。柴油锤冲击部分的重量有2.0t，2.5t，3.5t，4.5t，6.0t，7.2t等数种。每分钟锤击次数约40~80次。可以用于大型混凝土桩和钢管桩等。
③蒸汽锤 蒸汽锤利用蒸汽的动力进行锤击。根据其工作情况又可分为单动式汽锤与双动式汽锤。单动式汽锤的冲击体只在上升时耗用动力，下降靠自重；双动式汽锤的冲击体升降均由蒸汽推动。蒸汽锤需要配备一套锅炉设备。
单动式汽锤的冲击力较大，可以打各种桩，常用锤重为3~10t。每分钟锤击数为25~30次。
双动式汽锤的外壳（即汽缸）是固定在桩头上的，而锤是在外壳内上下运动。因冲击频率高（100~200次/min），所以工作效率高。它适宜打各种桩，也可在水下打桩并用于拔桩。锤重一般为0.6~6t。
④液压锤 液压锤是一种新型打桩设备，它的冲击缸体通过液压油提升与降落。冲击缸体下部充满氮气，当冲击缸下落时，首先是冲击头对桩施加压力，接着是通过可压缩的氮气对桩施加压力，使冲击缸体对桩施加压力的过程延长，因此每一击能获得更大的贯入度。液压锤不排出任何废气，无噪音，冲击频率高，并适合水下打桩，是理想的冲击式打桩设备，但构造复杂，造价高。
用锤击沉桩时，为防止桩受冲击应力过大而损坏，力求采用“重锤轻击”。如采用轻锤重击，锤击功能很大一部分被桩身吸收，桩不易打入，且桩头容易打碎。锤重可根据土质、桩的规格等参考下表进行选择，如能进行锤击应力计算则更为科学。
锤重选择表
锤 型
柴油锤
20
25
35
45
60
72
锤的动力性能
冲击部分重
t
2.0
2.5
3.5
4.5
6.0
7.2
总重
t
4.5
6.5
7.2
9.6
15.0
18.0
冲击力
kN
2000
2000~
2500
2500~
4000
4000~
5000
5000~
7000
7000~
10000
常用冲程
m
1.8~2.3
桩的截面
混凝土预制桩的边长或直径
cm
25~35
35~40
40~45
45~50
50~55
55~60
钢管桩的直径
cm
40
60
90
90~100
持力层
粘性土粉 土
一般进入深度
m
1.0~2.0
1.5~2.5
2.0~3.0
2.5~3.5
3.0~4.0
3.0~5.0
静力触探比贯入度平均值
MPa
3
4
5
>5
砂 土
一般进入深度
m
0.5~1.0
0.5~1.5
1.0~2.0
1.5~2.5
2.0~3.0
2.5~3.5
标准贯入击数N
（未修正）
15~25
20~30
30~40
40~45
45~50
50
常用的控制贯入度
cm/10击
2~3
3~5
4~8
设计单桩极限承载力
kN
400~
1200
800~
1600
2500~
4000
3000~
5000
5000~
7000
7000~
10000
（2）桩架
桩架是支持桩身和桩锤，在打桩过程中引导桩的方向，并保证桩捶能沿着所要求方向冲击的打桩设备。桩架的形式多种多样，常用的通用桩架（能适应多种桩锤）有两种基本形式：一种是沿轨道行驶的多能桩架；另一种是装在履带底盘上的桩架。

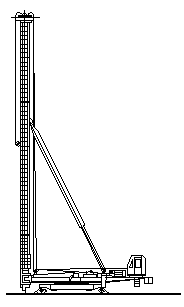

①多能桩架（下图）由立柱、斜撑、回转工作台、底盘、及传动机构组成。它的
机动性和适应性很大，在水平方向可作360°回转，立柱可前后倾斜，底盘下装有铁轮，可在轨道上行走。这种桩架可适应各种预制桩，也可用于灌注桩施工。缺点是机构较庞大，现场组装和拆迁比较麻烦。

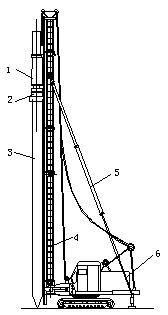

②履带式桩架（下图）以履带式起重机为底盘，增加立柱和斜撑用以打桩。性能较多能桩架灵活，移动方便，可适应各种预制桩施工，目前应用最多。
（3）动力装置
动力装置的配置取决于所选的桩锤。当选用蒸汽锤时，则需配备蒸汽锅炉和卷扬机。
2.打桩的方法
打桩机就位后，将桩锤和桩帽吊起，然后吊桩并送至导杆内，垂直对准桩位缓缓送下插入土中，垂直度偏差不得超过0.5%，然后固定桩帽和桩锤，使桩、桩帽、桩锤在同一铅垂线上，确保桩能垂直下沉。在桩锤和桩帽之间应加弹性衬垫，桩帽和桩顶周围四周应有5~10mm的间隙，以防损伤桩顶。
打桩开始时，锤的落距应较小，待桩入土至一定深度且稳定后，再按要求的落距锤击。用落锤或单动汽锤打桩时，最大落距不宜大于1m，用柴油锤时，应使锤跳动正常。在打桩过程中，遇有贯入度剧变、桩身突然发生倾斜、移位或有严重回弹、桩顶或桩身出现严重裂缝或破碎等异常情况时，应暂停打桩，及时研究处理。
如桩顶标高低于自然土面，则需用送桩管将桩送入土中时，桩与送桩管的纵轴线应在同一直线上，拔出送桩管后，桩孔应及时回填或加盖。
多节桩的接桩，可用焊接或法兰锚接。目前焊接接桩应用最多。接桩的预埋铁件表面应清洁，上、下节桩之间如有间隙应用铁片填实焊牢，焊接时焊缝应连续饱满，并采取措施减少焊接变形。接桩时，上、下节桩的中心线偏差不得大于10mm，节点弯曲矢高不得大于1‰桩长。
打桩过程中，应做好沉桩记录，以便工程验收。
 |
 |
|
